Determinar la carga por m² para una losa de entrepiso y servicio22
Losa. Entrepiso 6.5 x 4.8 mts
Losa de concreto armado 1 x 1 x 0.12 x 2400 = 288 kg
Firme de cemento 1 x 1 x 0.05 x 2000 = 100 kg
Aplanado yeso 1 x 1 x 0.02 x 1500 = 30 kg
Loseta cerámica 1 x 1 x 0.08 x 1800 = 144 kg
Asentada en cemento crest 1 x 1 x 0.03 x 2000 = 60 kg
Relleno Tepezil 1 x 1 x 0.10 x 1300 = 130 kg
752 kg / cm ²
lunes, 29 de junio de 2015
Cimbra de madera para losa
Cimbra de madera para losa
Duela 1 1/2" x 2". Es lo que esta en contacto con el concreto y le da forma.
Madrina 4" x 4". Absorben los esfuerzos del concreto se colocan cada 100 cm.
Pie derecho 4" x 4 ". Transmite los esfuerzos al suelos se colocan a cada 100 cm.
Contraventeo 1" x 4". Mantienen unidos los pies derechos.
Cuñas: 2" x 4" Elementos que permiten calzar los pies derechos para alcanzar la altura deseada
Arrastres 4" x 4". Son los elementos donde se apoyan los pies derechos.
Conclusion.
La cimbra de la losa es un elemento escencial ya que soporta las cargas vivas y muertas de la edificación por eso debe ser colocada de manera adecuada.
Duela 1 1/2" x 2". Es lo que esta en contacto con el concreto y le da forma.
Madrina 4" x 4". Absorben los esfuerzos del concreto se colocan cada 100 cm.
Pie derecho 4" x 4 ". Transmite los esfuerzos al suelos se colocan a cada 100 cm.
Contraventeo 1" x 4". Mantienen unidos los pies derechos.
Cuñas: 2" x 4" Elementos que permiten calzar los pies derechos para alcanzar la altura deseada
Arrastres 4" x 4". Son los elementos donde se apoyan los pies derechos.
Conclusion.
La cimbra de la losa es un elemento escencial ya que soporta las cargas vivas y muertas de la edificación por eso debe ser colocada de manera adecuada.
Cimbra en madera para viga
*Cimbra en madera para viga
Objetivo: Realizar el despiece de una cimbra de madera para una viga de concreto armado.
Duela. Es el elemento que da la forma al concreto
Yugo: Sostienen la duela para que no se abra.
VIga madrina: Sostiene los yugos.
Patas gallo. Ayudan a evitar que se abra la duela.
Pie derecho. Transmite los esfuerzos del concreto al terreno
Contraventeo. Evita que se caiga toda la cimbra
Arrastre. Aseguran el pie derecho para que no se mueva
Cuñas y cachetes: Aseguran el pie derecho al arrastre.
Conclusión.
Las vigas son elementos que permiten cubrir grandes claros sin necesidad de muros y funcionan en conjuntos con las losas y las columnas
Objetivo: Realizar el despiece de una cimbra de madera para una viga de concreto armado.
Duela. Es el elemento que da la forma al concreto
Yugo: Sostienen la duela para que no se abra.
VIga madrina: Sostiene los yugos.
Patas gallo. Ayudan a evitar que se abra la duela.
Pie derecho. Transmite los esfuerzos del concreto al terreno
Contraventeo. Evita que se caiga toda la cimbra
Arrastre. Aseguran el pie derecho para que no se mueva
Cuñas y cachetes: Aseguran el pie derecho al arrastre.
Conclusión.
Las vigas son elementos que permiten cubrir grandes claros sin necesidad de muros y funcionan en conjuntos con las losas y las columnas
domingo, 28 de junio de 2015
Calculo de columna: Acero y estribos
Calculo de columna: Acero y estribos
*Descripción: Calculo el numero del acero y estribos en una columna de 35 x 50 cm de sección rectangular.
*Proceso
1) Factorización de cargas
P.M = 20 % (1.2)
P.V = 60 % (1.6)
f´c = 280 kg/cm²
fs = 4220 kg/cm²
(1.2)(136,200) + (1.6)(227,000) = 526,640 kg
PU = 526,640 kg
2) Área gruesa (Ag)
Ag = PU
0.52[0.85 f´c (1-f + fy f)
Ag = 526,640
0.52[0.85 x 280 (1-0.02 + 4220 - 0.02)
Ag = 50 x 35 = 1750 cm²
1750 x 0.02 = 35 cm²
35 / 6 = 5.83
Acero propuesto: 6 aceros del #9
Conclusion.
Las columnas son elementos indispensables en las estructutas de concreto ya que se encargan de transmitir los esfuerzos hacia los cimientos
*Descripción: Calculo el numero del acero y estribos en una columna de 35 x 50 cm de sección rectangular.
*Proceso
1) Factorización de cargas
P.M = 20 % (1.2)
P.V = 60 % (1.6)
f´c = 280 kg/cm²
fs = 4220 kg/cm²
(1.2)(136,200) + (1.6)(227,000) = 526,640 kg
PU = 526,640 kg
2) Área gruesa (Ag)
Ag = PU
0.52[0.85 f´c (1-f + fy f)
Ag = 526,640
0.52[0.85 x 280 (1-0.02 + 4220 - 0.02)
Ag = 50 x 35 = 1750 cm²
1750 x 0.02 = 35 cm²
35 / 6 = 5.83
Acero propuesto: 6 aceros del #9
Conclusion.
Las columnas son elementos indispensables en las estructutas de concreto ya que se encargan de transmitir los esfuerzos hacia los cimientos
sábado, 27 de junio de 2015

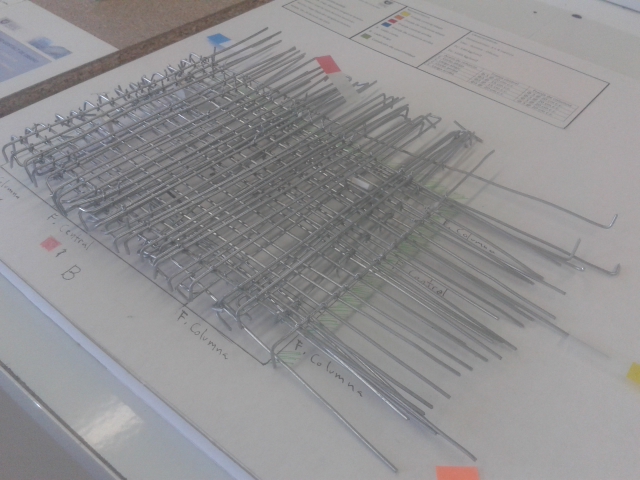

Calculo y modelo de losa de concreto armado
Calculo y modelo de losa de concreto armado
Objetivo: realizar el calculo y modelo de una losa de concreto armado escala 1: 20
Caracteristicas.
fc :140 kg/cm²
fs: 1265 kg/cm²
w: 675 kg/cm²
Condición de continuidad: 2 lados continuos y dos lados discontinuos
Análisis de cargas
Elementos Volumen Kg/m²
Losa de concreto armado 1 x 1 x 0.10 x 2400= 240
Relleno de tepezil 1 x 1 x 0.10 x 1300= 130
Entortado 1 x 1 x 0.02 x 2000= 200
Mortero 1 x 1 x 0.02 x 2400= 200
Enladrillado manzarin 1 x 1 x 0.02 x 1500= 30
Aplanado yeso 1 x 1 x 0.02 x 1500= 30
Escobillado 1 x 1 x 0.007 x 1500= 15
C.M=525 kg/cm²
C.V= 150 kg/cm²
675 kg/cm²
Peso losa: 8099.70 kg
Relación lado lado corto y lado largo : 0.75
*Momentos positivos y negativos.
Ma = (Ca )(W)(A²)
Mb = (Ca )(W)(B²)
Momentos positivos
Ma = 0.052 x 675 x 9 = 315.90 x 100 = 31,590 kg/cm
Mb = 0.016 x 675 x 16 = 172.80 x 100 = 17,280 kg/cm
Momentos negativos
Ma = 0.076 x 675 x 9 = 461.70 x 100 = 46,170 kg/cm
Mb = 0.024 x 675 x 16 = 259.20 x 100 = 25,920 kg/cm
*Determinar peralte
d = √m
Objetivo: realizar el calculo y modelo de una losa de concreto armado escala 1: 20
Caracteristicas.
fc :140 kg/cm²
fs: 1265 kg/cm²
w: 675 kg/cm²
Condición de continuidad: 2 lados continuos y dos lados discontinuos
Análisis de cargas
Elementos Volumen Kg/m²
Losa de concreto armado 1 x 1 x 0.10 x 2400= 240
Relleno de tepezil 1 x 1 x 0.10 x 1300= 130
Entortado 1 x 1 x 0.02 x 2000= 200
Mortero 1 x 1 x 0.02 x 2400= 200
Enladrillado manzarin 1 x 1 x 0.02 x 1500= 30
Aplanado yeso 1 x 1 x 0.02 x 1500= 30
Escobillado 1 x 1 x 0.007 x 1500= 15
C.M=525 kg/cm²
C.V= 150 kg/cm²
675 kg/cm²
Peso losa: 8099.70 kg
Relación lado lado corto y lado largo : 0.75
*Momentos positivos y negativos.
Ma = (Ca )(W)(A²)
Mb = (Ca )(W)(B²)
Ma = 0.052 x 675 x 9 = 315.90 x 100 = 31,590 kg/cm
Mb = 0.016 x 675 x 16 = 172.80 x 100 = 17,280 kg/cm
Momentos negativos
Ma = 0.076 x 675 x 9 = 461.70 x 100 = 46,170 kg/cm
Mb = 0.024 x 675 x 16 = 259.20 x 100 = 25,920 kg/cm
*Determinar peralte
d = √m
Kb
√46,170
10.82 x 100
= 6.53 = 7.5 cm
*Area de acero
As= M
fs j d
Momentos positivos
As A = 31590 = 3.81 cm²
1265 x 0.873 x 7.5
As B = 17280 = 2.08 cm²
1265 x 0.873 x 7.5
Momentos negativos
As A = 46170 = 5.57 cm²
1265 x 0.873 x 7.5
As B = 25920 = 3.12 cm²
1265 x 0.873 x 7.5
As A con Acero #3 A=0.71 cm²
3.81/ 0.71 = 5.36 por metro
100/5.36 = 18.65 = @ 20 cm c.c
As A con Acero #3 A=0.71 cm²
2.08/ 0.71 = 5.36 por metro
100/5.36 = 18.65 = @ 20 cm c.c
As A con Acero #3 A=0.71 cm²
5.57/ 0.71 = 7.84 por metro
100/7.84 = 12.75 = @ 10 cm c.c
As B con Acero #3 A=0.71 cm²
3.12/ 0.71 = 4.39 por metro
100/4.39 = 18.65 = @ 20 cm c.c
|
Acero de refuerzo
|
Franja central
|
Franja de columna
|
|
C. Corto abajo
|
Φ 3 @ 20 cm c.c.
|
Φ 3 @ 20 cm c.c.
|
|
C. Largo abajo
|
Φ3 @ 15 cm c.c.
|
Φ 3 @ 20 cm c.c.
|
|
C. Corto arriba
|
Φ3 @ 15 cm c.c.
|
Φ 3 @ 15 cm c.c.
|
|
C. Largo arriba
|
Φ3 @ 20 cm c.c.
|
Φ 3 @ 20 cm c.c.
|
Modelo.
Modelo de cimentación zapata aislada
*Modelo de cimentación zapata aislada
Objetivo: Elaborar un modelo escala 1:10 de una cimentación con zapatas aisladas de esquinera a medianera con las siguientes caracteristicas:
C. Zapatas Aisladas Esquinera a Medianera (colindancia) sin escarpio:
a) Base 1.20 x 1.20 m; canto 0.20 m.
b) Dado 0.40 x 0.40 x 1.00 m.
c) Trabe de liga de 0.20 x 0.30 x 2.20 m
d) Columna 0.30 x 0.30 x 1.00 m. (sólo armado sin colar).
Proceso:
1. Armado
Se realizo el armado de las parrillas, los dados y la columna con alambre galvanizado.
Se la elaboro una base para el modelo y se coloco la cimbra hecha con madera balsa.
Objetivo: Elaborar un modelo escala 1:10 de una cimentación con zapatas aisladas de esquinera a medianera con las siguientes caracteristicas:
C. Zapatas Aisladas Esquinera a Medianera (colindancia) sin escarpio:
a) Base 1.20 x 1.20 m; canto 0.20 m.
b) Dado 0.40 x 0.40 x 1.00 m.
c) Trabe de liga de 0.20 x 0.30 x 2.20 m
d) Columna 0.30 x 0.30 x 1.00 m. (sólo armado sin colar).
Proceso:
1. Armado
Se realizo el armado de las parrillas, los dados y la columna con alambre galvanizado.
Se la elaboro una base para el modelo y se coloco la cimbra hecha con madera balsa.
lunes, 18 de mayo de 2015
Despiece de cimbra de madera para columna de concreto armado
Despiece de cimbra de madera para columna de concreto armado.
Objetivos:
*Elaborar el despiece de una cimbra de madera para una columna describiendo el uso y finalidad de sus partes.
*Elaborar un modelo escala 1:5 de una cimbra de madera para una columna de sección rectangular de 35 x 50 cm y 2.40 m de altura.
*Duela de contacto. Es la parte de la cimbra que esta en contacto con el concreto, la cual le da la forma y textura, y pueden ser a base de duelas o cimbraplay, pueden ser de madera de pino u oyamel.
Para mi modelo corte 4 piezas de madera represantando el cimbraplay, dos de 11 cm ( 50 cm esc 1:5) y dos de 7 (35 cm esc 1:5)
*Yugo. Son los elementos que mantienen unidos a la madera de contacto o rígidizan al cimbraplay, y cuya separación promedio entre yugo y yugo es de 50 cms
Use palos de madera de 1.8 cm de qncho para mis yugos, estos estan atornillados para darle firmeza a la cimbra.
Como la cimbra debe ser reutilizable utilize tornilos para emsamblar la duela y los yugos.
*Pie derecho. Es el elemento en una cimbra que recibe todo el peso de la misma y lo transmite al suelo, y su separación máxima es de 100 cms
*Plomo. Son fajillas o duelas sobre las cuales penden un elemento o plomada, que asegura la verticalidad de la cimbra.
*Estacas. Son elementos que detienen los pies derechos.
*Conclusión.
Las cimbras de madera son de las mas económicas y practicas en obra, ya que son fáciles de construir, este reporte y los conocimientos obtenidos me servirán para comprobar que las cimbras de mis futuros proyectos este bien construidas y así evitar perdidas en tiempo y dinero por elementos mal cimbrados.
Objetivos:
*Elaborar el despiece de una cimbra de madera para una columna describiendo el uso y finalidad de sus partes.
*Elaborar un modelo escala 1:5 de una cimbra de madera para una columna de sección rectangular de 35 x 50 cm y 2.40 m de altura.
*Duela de contacto. Es la parte de la cimbra que esta en contacto con el concreto, la cual le da la forma y textura, y pueden ser a base de duelas o cimbraplay, pueden ser de madera de pino u oyamel.
Para mi modelo corte 4 piezas de madera represantando el cimbraplay, dos de 11 cm ( 50 cm esc 1:5) y dos de 7 (35 cm esc 1:5)
*Yugo. Son los elementos que mantienen unidos a la madera de contacto o rígidizan al cimbraplay, y cuya separación promedio entre yugo y yugo es de 50 cms
Use palos de madera de 1.8 cm de qncho para mis yugos, estos estan atornillados para darle firmeza a la cimbra.
Como la cimbra debe ser reutilizable utilize tornilos para emsamblar la duela y los yugos.
*Pie derecho. Es el elemento en una cimbra que recibe todo el peso de la misma y lo transmite al suelo, y su separación máxima es de 100 cms
*Plomo. Son fajillas o duelas sobre las cuales penden un elemento o plomada, que asegura la verticalidad de la cimbra.
*Estacas. Son elementos que detienen los pies derechos.
*Conclusión.
Las cimbras de madera son de las mas económicas y practicas en obra, ya que son fáciles de construir, este reporte y los conocimientos obtenidos me servirán para comprobar que las cimbras de mis futuros proyectos este bien construidas y así evitar perdidas en tiempo y dinero por elementos mal cimbrados.
